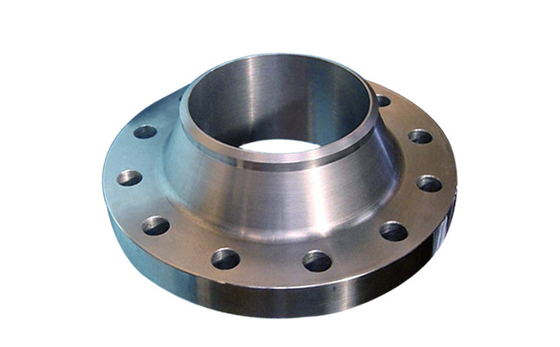

直径のバット溶接のフランジとの高低圧力平らな溶接のフランジの国民の標準

直径のバット溶接のフランジとの高低圧力平らな溶接のフランジの国民の標準

1. フランジの関係かフランジ接合箇所は組み立てられた密封の構造のグループとしてフランジ、ガスケットおよびボルトによって接続される取り外し可能な関係を示す。管のフランジは装置で使用されたとき管の準備中の装置が付いているフランジを示し、装置の輸入および輸出フランジを示す。
2。国際的な管のフランジの標準の複数のシステム
1）ヨーロッパのフランジ システム:ドイツDIN （を含むロシア）
、わずかな圧力:0.1、0.25、0.6、1.0、1.6、2.5、4.0、6.4 10.0 16.0、25.0、32.0、40.0 Mpa
B. Commonの計算の直径:15~2000mm
Cのフランジの構造のタイプ:平らな溶接の版、平らな溶接リング緩い袖のタイプ、ロール端の緩い袖のタイプ、ロール端の緩い袖のタイプ、溶接リング緩い袖のタイプ、溶接のタイプ、首の糸の結合方式、全体およびフランジ カバー
Dのフランジのシーリング表面:平面、凹面の表面、凹面の表面は、溝の表面、ゴム リングの関係の表面、レンズの表面およびダイヤフラムの溶接の表面にほぞを造る
E.1980年にソビエト連邦によって出される10月の管のフランジのための共同録音の標準はドイツDINの標準に類似して、詳しく記述されない
2）アメリカのフランジ システム:アメリカ人ANSI B16.5の「鋼管フランジおよびフランジを付けたようになった管付属品」のANSI B16.47A/Bの「大口径の鋼鉄フランジ」
、わずかな圧力:150psi （2.0Mpa）、300psi （5.0Mpa）、400psi （6.8Mpa）、600psi （10.0Mpa）、900psi （15.0Mpa）、1500psi （25.0Mpa）、2500psi （42.0Mpa）、
B. Commonの計算の直径:6~4000mm
Cのフランジの構造のタイプ:ストリップの溶接、ソケットの溶接、糸の関係、緩い袖、バット溶接およびフランジ カバー
Dのフランジのシーリング表面:凹面の表面、凹面の表面は、溝の表面、金属リング関係の表面にほぞを造る
3） *** JISの管のフランジ:世界で少し国際的な影響および独立システム無しが付いている石油化学取付けで公共事業のために、使用されて一般にただ。
3の中国の鋼管のフランジの国民標準的なシステムGB
1）わずかな圧力:0.25mpa | 42.0mpa
、シリーズ1:PN1.0、PN1.6、PN2.0、PN5.0、PN10.0、PN15.0、PN25.0、PN42 （主要なシリーズ）
Bのシリーズ2:PN0.25、PN0.6、PN2.5、PN4.0
PN0.25、PN0.6、PN1.0、PN1.6、PN2.5およびPN4.0のフランジはドイツのフランジによって表されるヨーロッパのフランジ システムに残りはアメリカのフランジによって表されるアメリカのフランジ システムに属するが属する。
GBの標準では、ヨーロッパのフランジ システムに属する最高のわずかな圧力レベルは40Mpa、アメリカのフランジ システムに属する最高のわずかな圧力レベルである42Mpaである。
2）わずかな直径:10mm~1500mm
3）フランジの構造:
必要なフランジ
フランジの単位
A. Threadedのフランジ
溶接のフランジは溶接のフランジを接合する
首のソケットの溶接のフランジの版の溶接のフランジが付いている平らな溶接のフランジ
C. Looseののフランジのバット溶接リング緩い袖の首のフランジのバット溶接リング緩い袖の板フランジ平らな溶接リング緩い袖の板フランジフリップ緩い袖のフランジ
D. Flangeカバー（盲目穴のフランジ）
E. Rotatingのフランジ
F.アンカレッジのフランジ
G. Surfacing/クラッディングのフランジ
