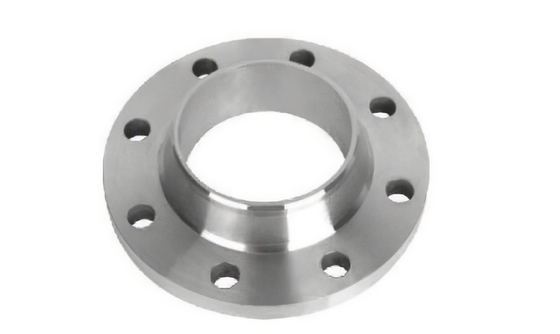

バット溶接のフランジ:首のフランジの溶接は頻繁に「高い接続点」のフランジと呼ばれる。目的はそれによりフランジの基盤の高い応力集中を減らす管へ圧力を、移すことである。首のフランジの溶接はバット溶接のための最もよい設計固有の構造価値によるフランジと供給されるそれらである。但し、価格はプロダクトの工程が複雑であるので、比較的高い。
通されたフランジ:通されたフランジは糸によって接続される。しかしプロダクトの中心に管に相当して糸のサイズがある。その主な利点は溶接なしで組み立てることができることである。
フランジの滑走:管が溶接する前に単一のフランジに入ると同時に滑ってフランジにより低いピボットがある。これは外で十分な強さを提供し、漏出を防ぐために中溶接され。滑ってフランジはわずかにより大きいodの管に一致させるために退屈している。それらは多くのユーザーのためのより低いイニシャル コストによる首のフランジの溶接より優秀であるが最終的な設置費用はおそらく首のフランジの高められた溶接がより少なくあるので、低くない。
ラップのフランジ:ラップのフランジは滑走のフランジと実際に丁度同じである、但し例外としてはそれは穴とフランジの競争間の半径である。半径がラップの切株の端を収容するフランジを持っていることは必要である。通常、ラップのフランジおよびラップの切株はアセンブリ システムの端に一緒に合う。
ソケットの溶接フランジは穴および逆の穴次元を持っていなければ滑走のフランジに類似している。反対の穴は管に管が滑走のフランジと同じようなフランジに挿入されるように一致する。より小さい穴の直径は同じ管のマッチのIDと同じである。限界は配管のために設計されている肩の袖として底にとどまる穴に造られる。これはソケットを使用するとき流れの制限を溶接したフランジを除去する。
